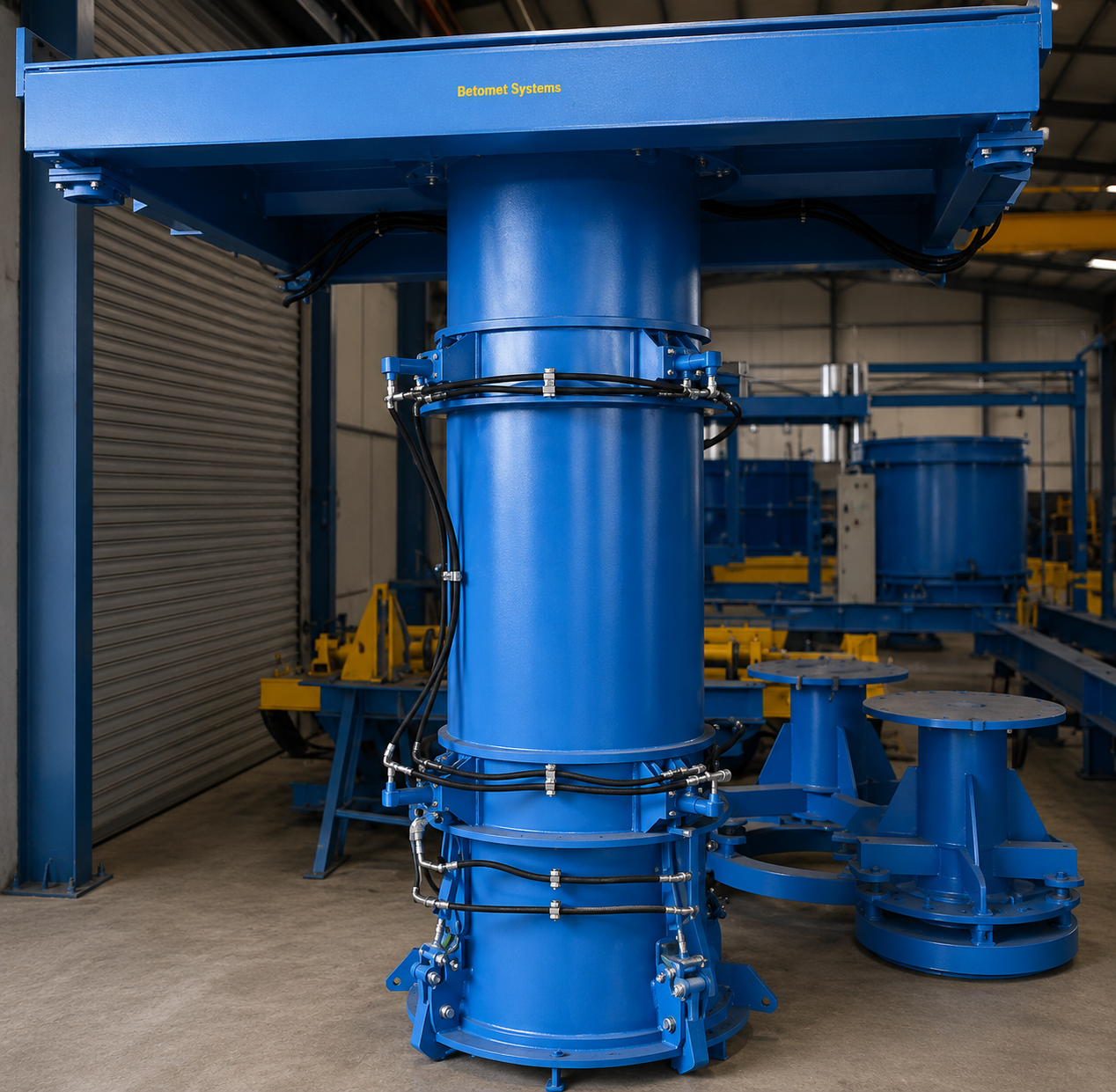

Oferujemy stalowe formy do produkcji betonowych rur ze zintegrowaną uszczelką, przeznaczone do przemysłowej i seryjnej produkcji prefabrykatów kanalizacyjnych. Formy wykonywane są m.in. dla średnic DN 500 oraz DN 1050 i długości elementu do 2500 mm.
Konstrukcja oprzyrządowania może być dostosowana do różnych typów maszyn produkcyjnych, w tym Prinzing, Kastmaster oraz innych urządzeń wykorzystujących podobną technologię formowania rur betonowych.

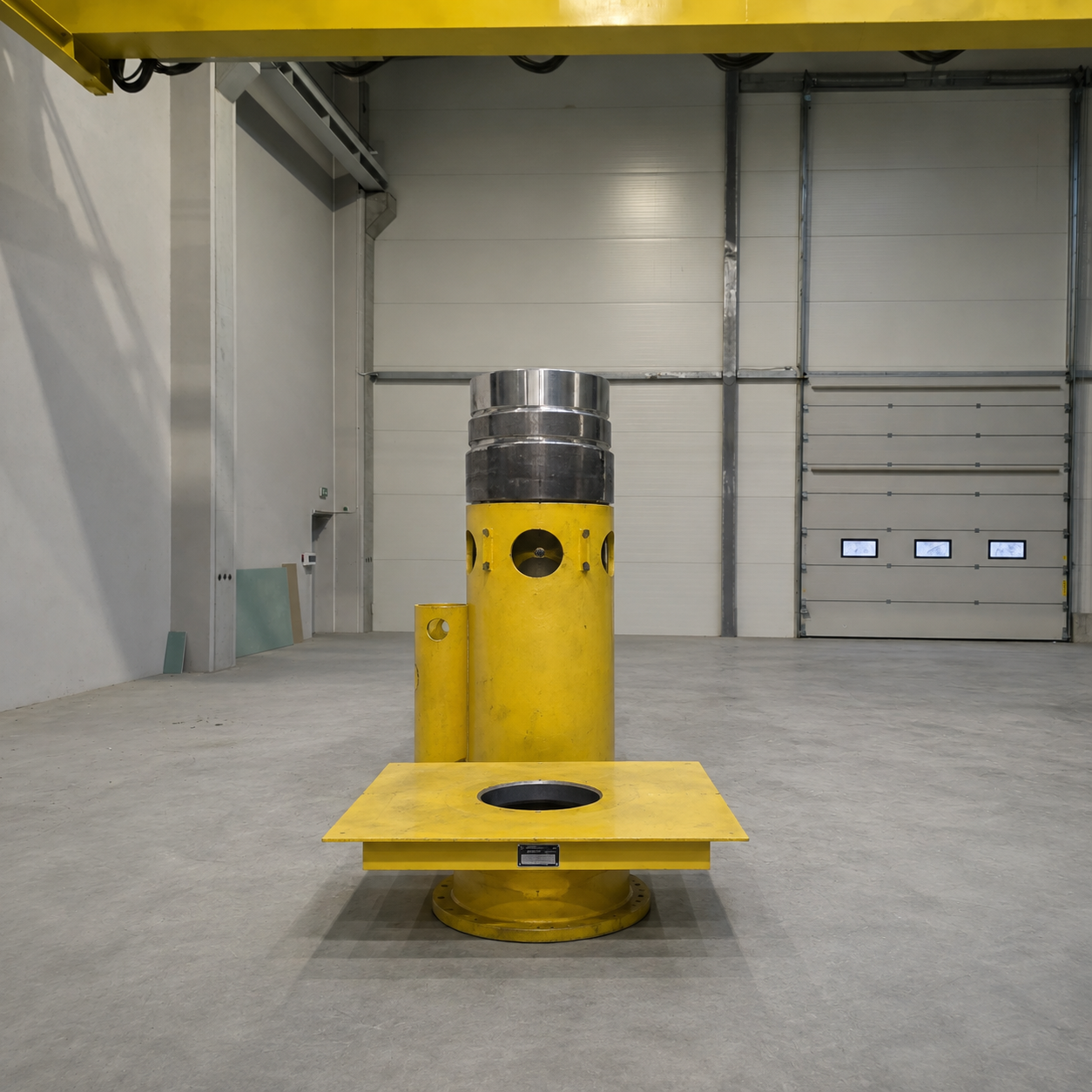

Rdzeń formy osadzony jest na stabilnym stojaku i wyposażony w specjalne tuleje umożliwiające montaż wibratora centralnego. Wibrator blokowany jest mechanicznie, co zapewnia jego stabilne położenie oraz skuteczne przekazywanie drgań podczas procesu zagęszczania mieszanki betonowej.
Centralny system wibracji umożliwia równomierne zagęszczenie betonu na całym obwodzie i wysokości produkowanej rury, wpływając na uzyskanie odpowiedniej struktury oraz jakości powierzchni prefabrykatu.

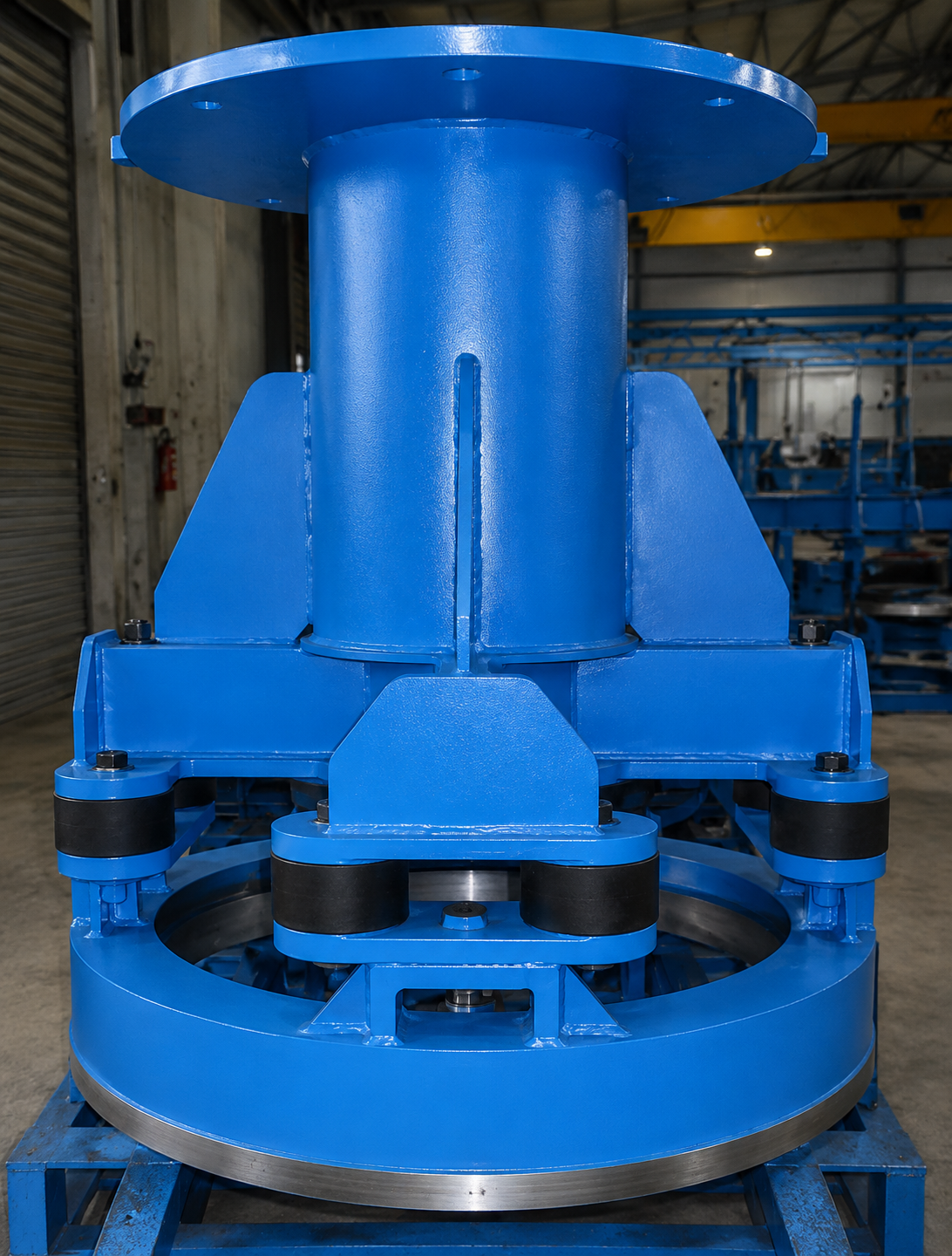

Rdzeń wyposażony jest dodatkowo w pierścień zacierający, wykorzystywany podczas końcowej fazy formowania elementu.

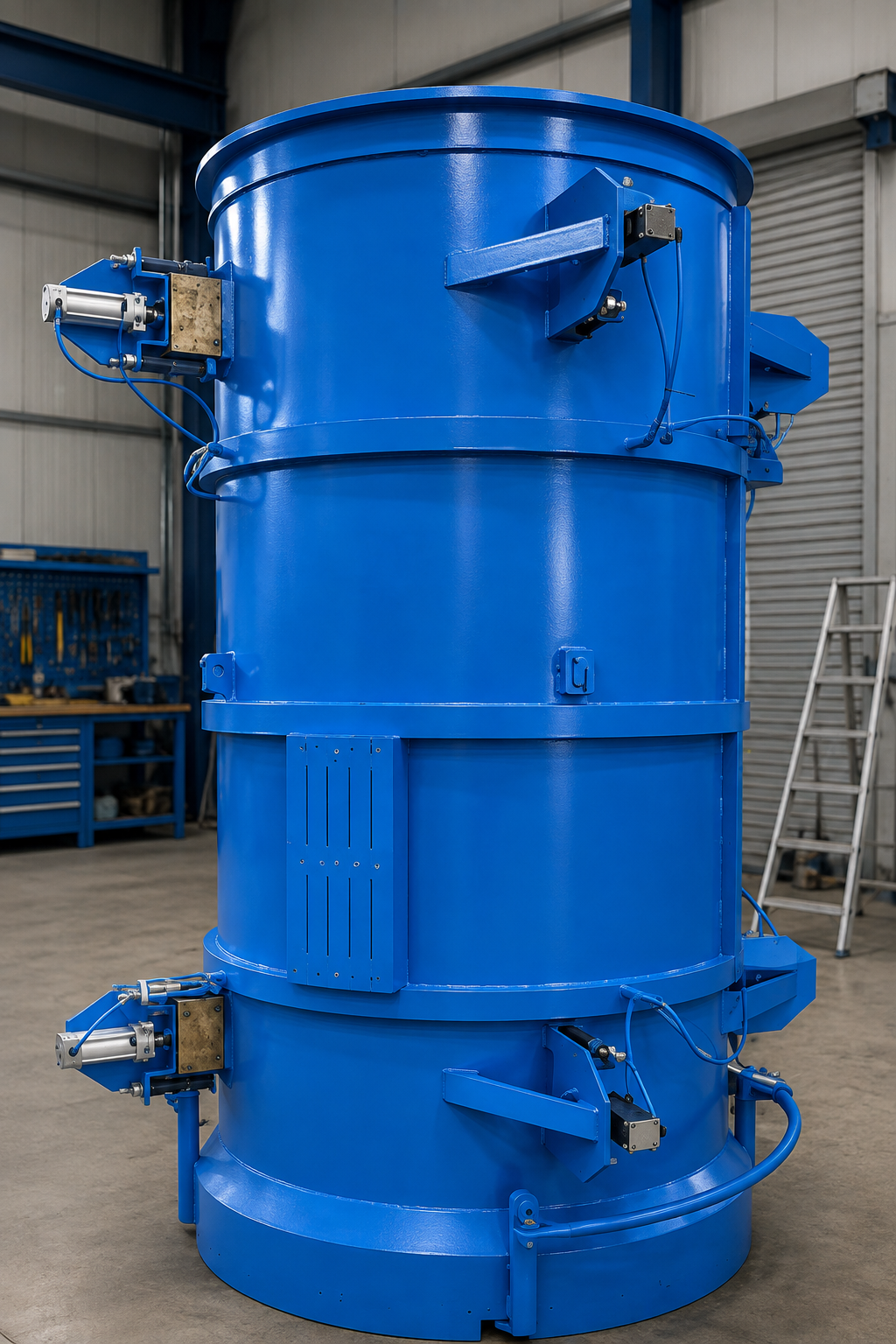

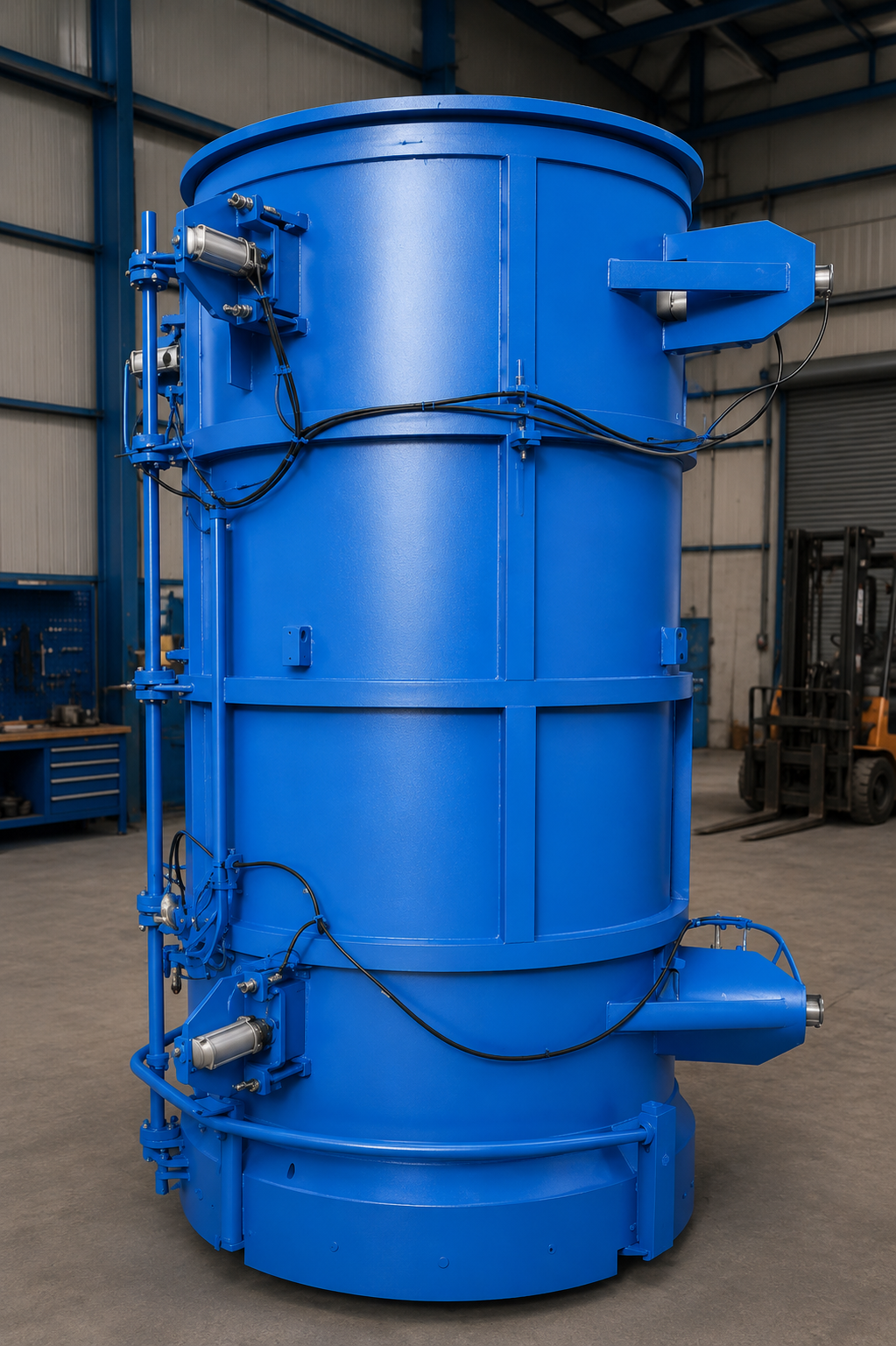

Płaszcz formy wykonywany jest z uwzględnieniem parametrów konkretnej maszyny produkcyjnej. Konstrukcja może być przystosowana m.in. do urządzeń Prinzing oraz Kastmaster, umożliwiając integrację formy z istniejącym stanowiskiem produkcyjnym.
Forma wyposażona jest w osiem elementów centrujących zbrojenie, których zadaniem jest utrzymanie kosza zbrojeniowego we właściwej pozycji podczas całego procesu produkcyjnego.
W konstrukcji zastosowano hydrauliczne zamki do blokowania podkładu dolnego. Rozwiązanie zapewnia jego stabilne i powtarzalne pozycjonowanie, jednocześnie usprawniając przygotowanie formy do kolejnego cyklu produkcyjnego.
Forma wyposażona jest również w redukcję stołu górnego, odpowiednio dopasowaną do konfiguracji maszyny i produkowanego elementu.
Istotnym elementem wyposażenia jest półautomatyczne urządzenie do mocowania kotew transportowych. System wykorzystuje:
siłowniki hydrauliczne,
magnesy neodymowe,
elementy kuliste do formowania gniazd kotew,
mechanizm pozycjonowania kotew transportowych.
Pozwala to na precyzyjne i powtarzalne umieszczenie kotew w prefabrykacie oraz jednoczesne uformowanie odpowiedniego gniazda umożliwiającego późniejsze wykorzystanie punktu transportowego.
produkcja rur betonowych DN 500 oraz DN 1050,
maksymalna długość produktu: 2500 mm,
możliwość produkcji rur ze zintegrowaną uszczelką,
współpraca z maszynami Prinzing, Kastmaster i podobnymi,
rdzeń formy umieszczony na stojaku,
tuleje do montażu centralnego wibratora,
mechaniczne blokowanie wibratora,
pierścień zacierający,
8 elementów centrujących zbrojenie,
redukcja stołu górnego,
hydrauliczne zamki podkładu dolnego,
półautomatyczny system montażu kotew transportowych,
siłowniki hydrauliczne i magnesy neodymowe,
system formowania gniazd kotew,
możliwość dostosowania konstrukcji do wymagań konkretnej maszyny.
Formy do rur stanowią kompletne oprzyrządowanie do wydajnej produkcji betonowych elementów kanalizacyjnych, łącząc skuteczny system wibracji centralnej, hydrauliczne blokowanie oraz rozwiązania usprawniające pozycjonowanie zbrojenia i montaż kotew transportowych.
